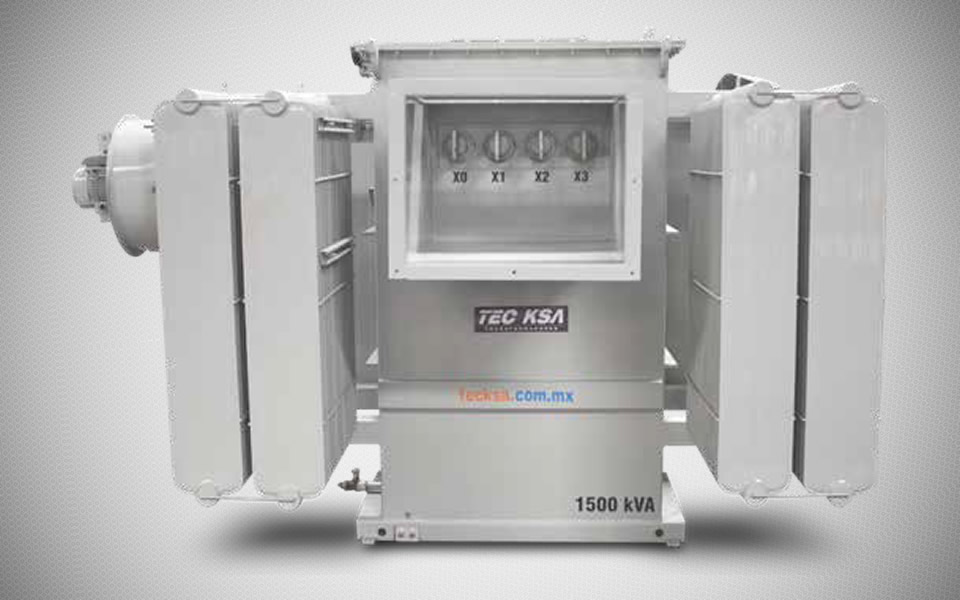

Subestación Trifásico

Para cubrir estas necesidades, TECKSA ofrece la línea de transformadores tipo estación / subestación trifásico.

Este tipo de transformadores aplicable a sistemas de distribución en la industria pequeña, mediana y grande, hoteles, centros comerciales, edificios de oficinas, hospitales, etc.
El transformador tipo subestación trifásico está diseñado para operar a la intemperie y es aplicable a sistemas de distribución aéreos, donde la seguridad sea un factor determinante.

Descargar Ficha Técnica

  • Características

    • Tipo de enfriamiento: ONAN.
    • Conexión: Delta - Estrella ó Estrella - Estrella.
    • Frecuencia de operación: 60 HZ.
    • Elevación de temperatura de 65°C.
    • Máximo del ambiente de 40°C. y promedio de 30°C de temperatura del ambiente.
    • Líquido aislante tipo mineral (dieléctrico).
    • Voltaje Nominal de 2.5 % c/u ( 2 arriba y 2 abajo).
    • Norma de fabricación: NMX-J-16 y NMX-J-284.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Válvula combinada de drenaje y muestreo.
    • Válvula de alivio de presión manual.
    • Cambiador de derivaciones con manija de operación externa para operación manual sin carga.
    • Indicador de temperatura de líquido aislante.
    • Indicador de nivel de líquido aislante.
    • Base deslizable.
    • Orejas de gancho para izaje del conjunto.
    • Radiadores tipo oblea soldados al tanque.
    • Cople con tapón para llenado al vacío.
    • Placa de características.
    • Placa de conexión del tanque a tierra.

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    225
    300
    500
    750
    1000
    1500
    2000
    2500
    3000
