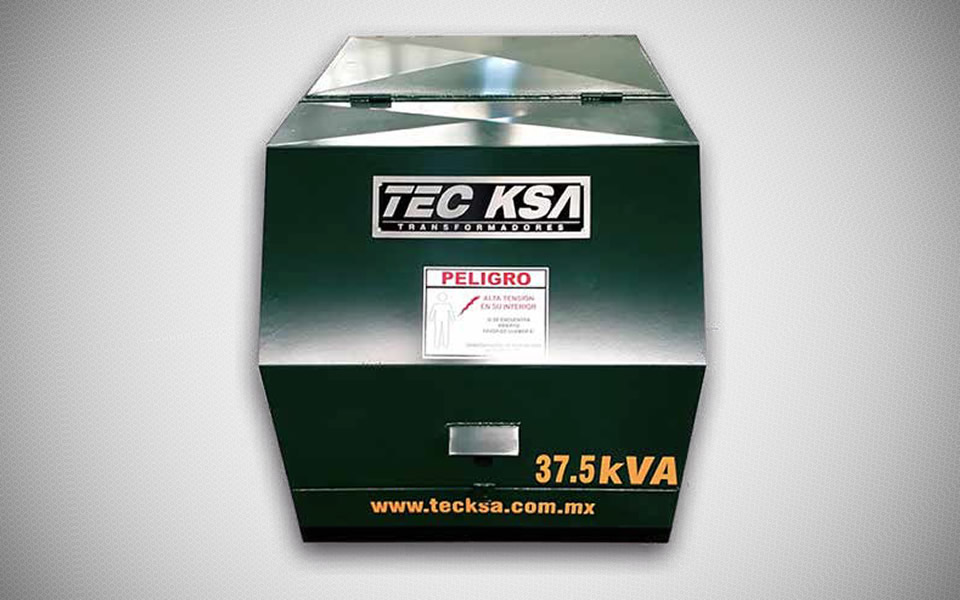

Pedestal Monofásico

Para cubrir estas necesidades, TECKSA ofrece la línea de transformadores tipo Pedestal Monofásico.

Ofrece un alto nivel de confiabilidad, seguridad y estética, para ser utilizados en sistemas de distribución subterráneo.
Los transformadores están diseñados específicamente para aplicaciones comerciales, desarrollos turísticos, hoteles, hospitales, universidades, entre otros.
Están diseñados para garantizarle un servicio continuo de la energía eléctrica de manera confiable y segura, ya que pueden operar a la intemperie y cuentan con un gabinete a prueba de vandalismo.
Nuestros transformadores usan bobinas de cobre o aluminio y se optimizan para maximizar la eficiencia y el área de instalación.

Descargar Ficha Técnica

  • Características

    • Normas de fabricación: NOM-002 SEDE, NMX-J-285-ANCE.
    • 65°C de elevación de temperatura (55°C disponible bajo solicitud).
    • Con o sin interruptor ferromagnético.
    • Cambiador de derivaciones de operación exterior (especificar al ordenar).
    • Frente muerto.
    • Boquillas de media tensión tipo pozo.
    • Boquillas de baja tensión con conectores en línea.
    • Fusibles de expulsión en serie con fusible limitador de corriente.
    • Indicador de fallas (especificar al ordenar). • Gabinete.
    • Tapa de tanque soldada.
    • Mantenimiento mínimo por contaminación.
    • Tanque de acero al carbón o acero inoxidable.

  • Ventajas

    • Mayor seguridad.
    • Mayor plusvalía para la propiedad.
    • Eliminación de contaminación visual.
    • Facilidad de acceso.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Cambiador de derivaciones de operación sin carga.
    • Boquillas de media y baja tensión.
    • Tapón combinado para drenaje o muestreo.
    • Cambiador de derivaciones desenergizado.

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    5
    10
    15
    25
    37.5
    50
    75
    100
    167
  • Peso y Dimensiones

    CLASE 15KV

    KVA A* B* C* E* F* G* PESO (Kg)
    25 360 650 740 305 225 360 310
    37.5 360 650 740 305 225 360 370
    50 410 650 790 305 225 360 400
    75 525 700 790 355 275 360 550
    100 610 750 850 405 325 360 700

    CLASE 25KV

    KVA A* B* C* E* F* G* PESO (Kg)
    25 400 650 740 305 225 360 380
    37.5 400 650 740 305 225 360 425
    50 450 700 790 355 275 360 450
    75 525 750 790 405 325 360 600
    100 610 800 850 455 375 360 765

    CLASE 34.5KV

    KVA A* B* C* E* F* G* PESO (Kg)
    25 400 650 740 305 225 360 380
    37.5 400 650 740 305 225 360 425
    50 450 700 790 355 275 360 450
    75 525 750 790 405 325 360 600
    100 610 800 850 455 375 360 765
