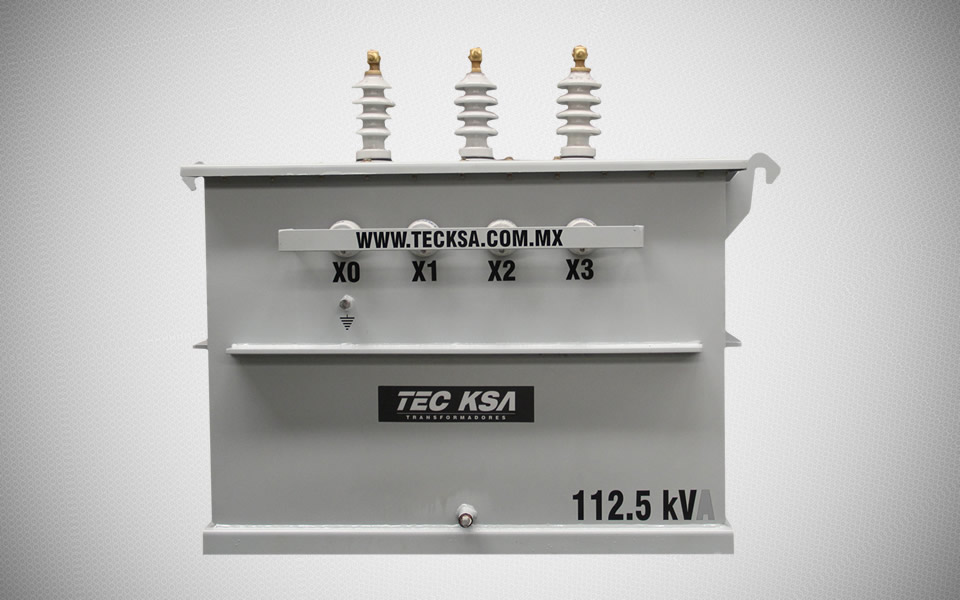

Poste Trifásico

Para cubrir estas necesidades, TECKSA ofrece la línea de transformadores tipo Poste Trifásico.

El transformador TECKSA tipo poste es aplicado a sistemas de distribución aéreos, con el propósito de mantener un suministro adecuado a las necesidades de las líneas aéreas ya existentes.
Adecuado para operar a 2,300 m.s.n.m. Con una sobreelevación de 65°C, sobre un promedio de 30°C y una máxima de 40°C sumergido en aceite.
Demás características y accesorios de acuerdo a la norma: NMX-J-116.

Descargar Ficha Técnica

  • Características

    • Tipo de enfriamiento: ONAN.
    • Conexión: Delta - Estrella ó Estrella - Estrella.
    • Frecuencia de operación: 60 HZ.
    • Elevación de temperatura de 65°C.
    • Máximo del ambiente de 40°C y promedio de 30°C. de temperatura del ambiente.
    • Líquido aislante tipo mineral (dieléctrico).
    • Voltaje nominal de 2.5 % c/u ( 2 arriba y 2 abajo).
    • Norma de fabricación: NOM-002-SEDE, NMX-J-116-ANCE.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Válvula combinada de drenaje y muestreo.
    • Válvula de alivio de presión manual.
    • Cambiador de derivaciones con manija de operación externa para operación manual sin carga.
    • Base deslizable.
    • Orejas de gancho para izaje del conjunto.
    • Boquilla de alta tensión tipo sólido de porcelana.
    • Boquilla de baja tensión tipo sólido de porcelana.
    • Radiadores tipo oblea soldados al tanque.
    • Cople con tapón para llenado al vacío.
    • Placa de características.
    • Placa de conexión del tanque a tierra.
    • Gargantas (si son requeridas).

  • Ventajas Competitivas

    • Menor costo inicial.
    • Rápida instalación.
    • Ahorro en espacio.
    • Poco mantenimiento.
    • Garantía por 2 años.
    • Herméticamente sellado.
    • Diseños confiables.

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    15
    30
    45
    75
    112.5
    150
  • Peso y Dimensiones

    13200 - 220Y/127 Ó 440Y / 254 x 220Y /127

    KVA A* B* C* PESO (Kg)
    15 675 990 800 365
    30 700 1040 865 370
    45 800 1090 885 460
    75 800 1140 970 550
    112.5 800 1140 975 620
    150 900 1240 1150 850

    23000 - 220Y / 127

    KVA A* B* C* PESO (Kg)
    15 6805 1115 1030 3555
    30 680 1140 1045 395
    45 780 1215 1105 520
    75 830 1340 1105 665
    112.5 830 1390 1265 810
    150 805 1340 1140 825

    33000 - 220Y / 127

    KVA A* B* C* PESO (Kg)
    15 940 1140 1120 445
    30 940 1190 1200 505
    45 965 1290 1215 570
    75 990 1240 1365 725
    112.5 830 1315 1355 885
    150 910 1365 1435 1020
