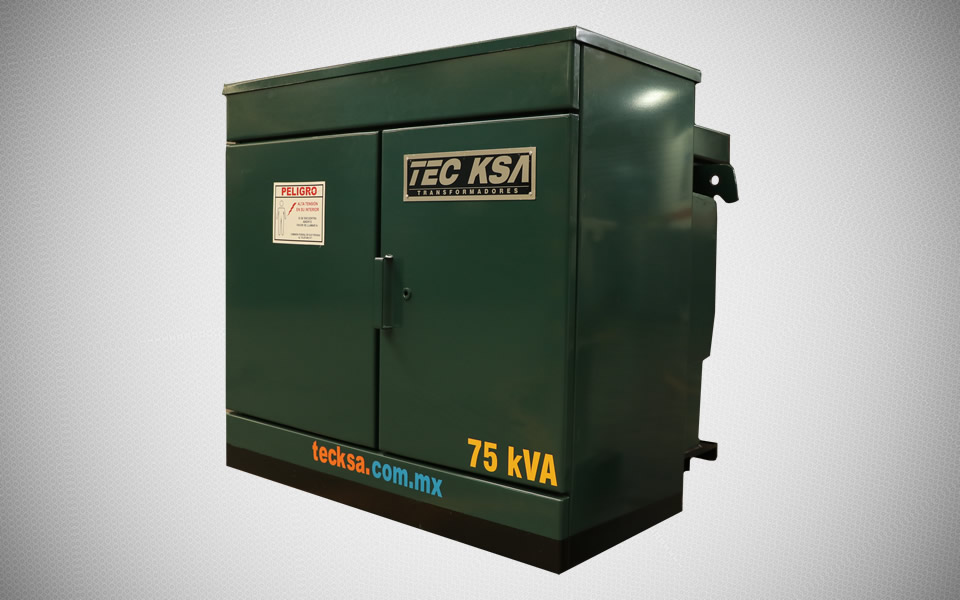

Pedestal Trifásico

Para cubrir estas necesidades, TECKSA ofrece la línea de transformadores tipo Pedestal Trifásico.

TECKSA transformadores ofrece un alto nivel de confiabilidad, seguridad y estética, para ser utilizados en sistemas de distribución subterráneos.
Los transformadores están diseñados específicamente para aplicaciones comerciales, desarrollos turísticos, hoteles, hospitales, universidades, entre otros.
Están diseñados para garantizarle un servicio continuo de la energía eléctrica de manera confiable y segura, ya que pueden operar a la intemperie y cuentan con un gabinete a prueba de vandalismo. Los transformadores TECKSA usan bobinas de cobre o aluminio y se optimizan para maximizar la eficiencia y el área de instalación.

Descargar Ficha Técnica

  • Características

    •Normas de fabricación: NMX-J-285.
    • Accesorios tipo frente muerto.
    • Tipo de operación radial y conexión en alta tensión delta.
    • Estrella conforme a la especificación requerida.
    • Cuatro derivaciones de 2.5%.
    • Boquillas de alta tensión tipo pozo de 200A o tipo perno de 600A.
    • 65° C de elevación de temperatura. sobre un promedio de 30° C / máx. 40°C.
    • Tanque y gabinete de acero al carbón.
    • Uso de pintura epóxica.
    • Líquido aislante aceite no inhibido.

  • Ventajas

    • Mayor seguridad.
    • Mayor plusvalía para la propiedad.
    • Eliminación de contaminación visual.
    • Facilidad de acceso.

  • Pruebas

    Relación de transformación y polaridad.

    • Pérdidas debidas a la carga e impedancia.
    • Potencial aplicado.
    • Potencial inducido.
    • Resistencia ohmica de los devanados.
    • Resistencia de aislamiento.
    • Pérdidas en vacío.
    • Hermeticidad.

  • Accesorios

    • Devanados de aluminio o cobre.
    • Hasta 34,500 V conectado en delta estrella.
    • Hasta 200KV NBAI.
    • Cambiador de derivaciones ±2, 2.5%.
    • Operación anillo.
    • Frente muerto.
    • Bushing Wells 200 A.

  • Capacidades y Voltaje
    KVA CLASE 15KV CLASE 25KV CLASE 34.5KV
    5
    30
    45
    75
    112.5
    150
    225
    300
    500
    750
    1000
    1500
    2000
  • Peso y Dimensiones

    CLASE 15KV

    KVA A* B* C* E* F* G* PESO (Kg)
    30 1120 1050 500 510 1010 - 750
    45 1120 1050 500 510 1010 - 810
    75 1120 1050 530 510 1040 - 890
    112.5 1120 1100 560 510 1070 - 950
    150 1120 1100 580 510 1090 - 1080
    225 1170 1150 620 510 1130 1430 1200
    300 1230 1200 650 510 1160 1460 1420
    500 1300 1300 700 510 1210 1610 1720
    750 1350 1400 750 510 1260 1760 2200
    1000 1450 1500 820 510 1330 1950 2800

    CLASE 25KV

    KVA A* B* C* E* F* G* PESO (Kg)
    30 1120 1050 500 510 1010 - 790
    45 1120 1050 530 510 1040 - 890
    75 1120 1050 530 510 1040 - 940
    112.5 1120 1100 560 510 1070 - 1050
    150 1120 1100 580 510 1090 - 1150
    225 1170 1150 620 510 1130 1430 1350
    300 1230 1200 650 510 1160 1460 1590
    500 1350 1350 700 510 1210 1610 1900
    750 1400 1400 750 510 1310 1810 2580
    1000 1500 1600 850 510 1360 2000 3200
